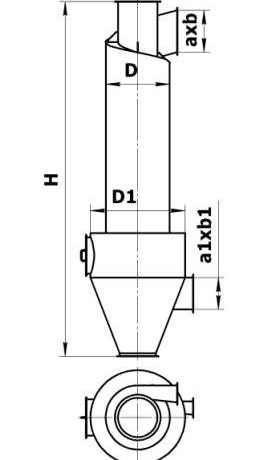

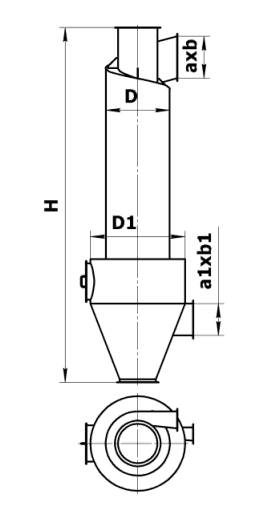

Пылеуловитель ВЗП

Пылеуловитель ВЗП

  Пылеуловитель ВЗП со встречными закрученными потоками предназначены для очистки воздуха, удаляемого системами аспирации и пневмотранспорта, от средне и мелкодисперсной пыли, образующейся при переработке горных пород, эффективно работает с песчаной и глиняной пылью, цементной пылью, пылью рудных и нерудных материалов, силикатной и асбестовой пылью, а также с перечисленными пылями, взвешенными в отработанных дымовых газах.
   Пылеуловитель изготавливается для районов с умеренным климатом, климатическое исполнение УХЛ, категория размещения 1 по ГОСТ 15150-69. ВЗП-М отличается от ВЗП более высокой эффективностью улавливания мелкодисперсной пыли. Пылеуловитель работает по принципу центробежной сепарации частиц из газовой среды. Очищаемый воздух подается в пылеуловитель двумя потоками через патрубки корпусов тангенциальных завихрителей верхнего и нижнего потоков воздуха.
Проходя через завихрители, воздушные потоки закручиваются в одну и ту же сторону навстречу друг другу. Пыль под действием центробежной силы отбрасывается к стенке, смывается нисходящим верхним потоком через кольцевую щель под отбойную шайбу в бункер пылеуловителя. Очищенный воздух через центральный выхлопной патрубок выводится из пылеуловителя.

Оптимальная скорость входа запылённого газа – 18,7 м/сек

Сопротивление пылеуловителя – 1100 -1600 Па.

Эффективность очистки воздуха, %, в пределах (при пылях z=10г/м³; δ_50=40мкм; σ=4,0) – 85 – 98%
