ЦИКЛОНЫ (ПЫЛЕУЛОВИТЕЛИ) РИСИ

ЦИКЛОНЫ (ПЫЛЕУЛОВИТЕЛИ) РИСИ

ЦИКЛОНЫ (ПЫЛЕУЛОВИТЕЛИ) РИСИ -Циклон РИСИ разработан и исследован в Ростовском инженерно-строительном институте (РИСИ).

Циклон РИСИ применяются для очистки воздуха аспирационных систем от всех видов волокнистой и слипающейся пыли, полировальной пыли и отходов лакокрасочных покрытий при условии отсутствия конденсации паров жидкостей на внутренних поверхностях циклонах. Широко применяются для очистки воздуха от пыли, образующейся при полировании поверхностей мебельных и других деталей с использованием полировальной паст.

Пылеулавливающий эффект циклона основан на отбрасывании частиц пыли к его внутренним стенкам под воздействием центробежных сил, возникающих при вращении воздушного потока. Пыль отброшенная к стенкам, следуя винтообразному движению воздушного потока, опускается вниз и поступает в конус-коагулятор, в котором увеличивается скорость и как следствие этого, турбулентность. Волокнистые пылинки соударяясь друг с другом сцепляются и образуют устойчивые агрегаты (комочки). Эффект пыле задержания при этом увеличивается, т.к. коагулированная крупнодисперсная пыль захватывает мелкодисперсную и надаёт ей выйти наружу. После конуса-коагулятора пыль попадает в обратный (расширяющийся к низу) конус, в котором скорость воздуха падает и скоагулированные частицы спокойно выпадают в пыле приёмный бункер.

Циклон может работать как под напором так и под разряжением. (вентилятор установлен до циклона или после него).

При эксплуатации циклона РИСИ нормальной скоростью входа запылённого воздуха рекомендуется считать 17 м/сек. При этом сопротивление циклона будет достигать 1050 Па. В случаях когда не предъявляется повышенных требований к очистке воздуха можно принимать меньшую скорость входа запылённого воздуха, но не ниже 14 м/сек. При этом  сопротивление циклона будет достигать 720 Па.

Для увеличения производительности циклон РИСИ можно объединить в группу из двух циклонов с общим бункером для сбора пыли и общим выходом очищенного газа.

В дополнение к  циклону РИСИ может входить:

Улитка – для удобства перехода с вертикального на горизонтальное направление движения потока очищенного воздуха и уменьшения при этом энергопотерь;

Бачки – для сбора и кратковременного хранения уловленной пыли;

Течки – для перехода от циклонов к переходным патрубкам;

Переходные патрубки – для соединения течек с  бачками.

Циклоны РИСИ изготовляются в климатическом исполнении УХЛ при эксплуатации по категории размещения 1,2,3,4 по ГОСТ 15150-69, в системах аспирации производств категорий А, Б, В, Г и Д.

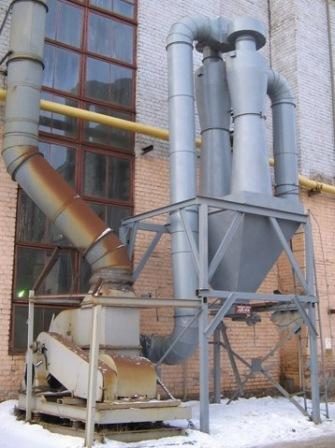

Сборка циклонов РИСИ в фурнитурном цехе мебельного производства
