Циклоны ОЭКДМ
Циклоны ОЭКДМ
Циклоны ОЭКДМ типа К (Клайпедского ОЭКДМ) предназначены для систем пневмотранспортировки измельченной древесины с низким содержанием пыли. Для улавливания пыли циклон ОЭКДМ крайне ограничен и не дает возможности расчетным путем определить эффективность их как пылеуловителей, поэтому циклоны типа ОЭКДМ рекомендуется применять в качестве разгрузителей в системах аспирации, удаляющих измельченные отходы, не содержащие пыль.
Типы исполнения
Циклоны ОЭКДМ изготавливаются правого и левого исполнения. В конструкции циклона ОЭКДМ предусмотрена трубка слива влаги, попадающей в выхлопную трубу во время дождей. Пример условного обозначения циклона-разгрузителя типа ОЭКДМ К: ОЭКДМ К 16-01 К — условное обозначение циклона типа Клайпедского ОЭКДМ; 16 — номер циклона — число, обозначающее диаметр корпуса циклона; 01 — правое исполнение (указывается только при заказе). К 16 — циклон-разгрузитель типа К левого исполнения.

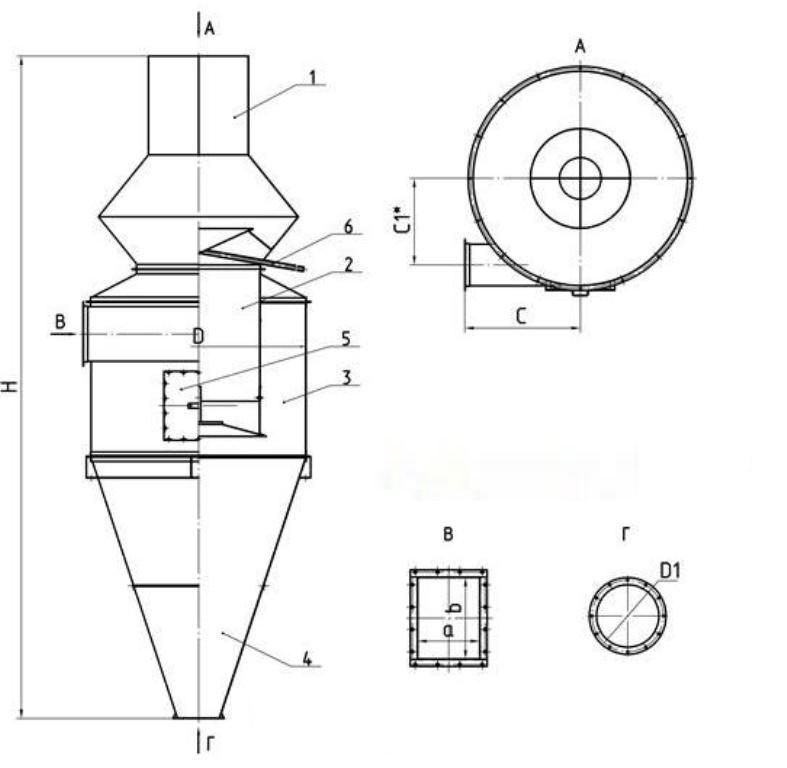

Общий вид и габаритные размеры циклона ОЭКДМ К
1 — рассекатель, 2 — корпус нижний, 3 — корпус верхний, 4 — труба выхлопная, 5 — сборник осадков, 6 — труба сливная, 7 — корпус циклона, 8 — конус циклона, 9 — внутренний стакан
Основные технические характеристики Циклонов ОЭКДМ типа К
| Наименование | Производительность по воздуху м3/ч | Диаметр, мм | Высота, мм | Масса, кг |
|---|---|---|---|---|
| Циклон ОЭКДМ К-8 | 1900—2300 | 800 | 2450 | 76 |
| Циклон ОЭКДМ К-10 | 2700—3300 | 1000 | 3115 | 170 |
| Циклон ОЭКДМ К-12 | 3860—4730 | 1200 | 3780 | 263 |
| Циклон ОЭКДМ К-14 | 5520—6750 | 1400 | 4315 | 363 |
| Циклон ОЭКДМ К-16 | 6200—8000 | 1600 | 4915 | 473 |
| Циклон ОЭКДМ К-18 | 8000-10500 | 1800 | 5565 | 629 |
| Циклон ОЭКДМ К-20 | 9800-12900 | 2000 | 6150 | 1060 |
| Циклон ОЭКДМ К-22 | 11600-15200 | 2200 | 6505 | 1280 |
| Циклон ОЭКДМ К-24 | 14100-18550 | 2400 | 7295 | 1350 |
| Циклон ОЭКДМ К-30 | 22150-28500 | 3000 | 9160 | 1650 |
Другие обозначения данного оборудования: Циклон Клайпеда, Пылеосадительная камера ОЭКДМ.
Изготавливаются циклоны по ТУ 3742-006-45602104-2016 «Оборудование газоочистное и пылеулавливающее» завода-изготовителя. Пылеулавливающие аппараты имеют декларацию соответствия ТР ТС Таможенного союза «О безопасности машин и оборудования».
