Циклоны УЦ
Циклоны УЦ
Циклоны УЦ предназначены для очистки технологических выбросов деревообрабатывающих производств от неслипающихся, неволокнистых пылей, а также смесей пыли с сухими опилками и стружкой. Циклоны УЦ конструкции Древпрома выпускаются диаметром 500 — 2000 мм. Циклоны УЦ-38 конструкции Мельстроя выпускаются диаметром 250 — 850 мм и отличаются от УЦ уменьшенной коничкской частью циклона.
Циклоны УЦ: типоразмеры и их характеристики
Все типоразмеры циклонов типа УЦ имеют по четыре модификации в зависимости от диаметра выхлопного патрубка. С увеличением номера модификации у циклонов каждого калибра (диаметра) изменяются их технико-экономические характеристики; уменьшается коэффициент очистки выбросов, но уменьшается и аэродинамическое сопротивление. Модификация циклонов связана с соотношением диаметров выхлопного патрубка к диаметру корпуса. Циклоны УЦ изготавливаются правого и левого исполнения.
Циклоны могут комплектоваться улиткой на выхлопной трубе или зонтом, что зависит от расположения вентилятора. При работе циклона под давлением на нем устанавливается зонт, под разряжением — улитка.
Циклоны УЦ изготавливаются в климатическом исполнении «УХЛ» при эксплуатации по категории размещения 1, 2, 3, 4 по ГОСТ 15150-96, в системах аспирации производственных категорий Б, В, Г и Д по взрывной, взрывопожарной и пожарной опасности.
ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ ЦИКЛОНА: УЦ-1800-3П У — универсальный; Ц — циклон; 1800 — калибр (диаметр корпуса в мм); 3 — модификация циклона; П (Л) — исполнение правое (левое).
Технические характеристики Циклона УЦ
| Наименование | Производительность по воздуху м3/ч | Диаметр, мм | Высота, мм | Масса, кг |
| Циклоны УЦ-500 | 790-990 | 500 | 2040 | 52 |
| Циклон УЦ-560 | 960-1210 | 560 | 2257 | 63 |
| Циклон УЦ-630 | 1160—1480 | 630 | 2504 | 71 |
| Циклон УЦ-710 | 1400—1810 | 710 | 2608 | 82 |
| Циклоны УЦ-800 | 1760—2290 | 800 | 3040 | 120 |
| Циклон УЦ-900 | 2200—2900 | 900 | 3370 | 169 |
| Циклон УЦ-1000 | 2700—3600 | 1000 | 3800 | 220 |
| Циклон УЦ-1100 | 3230—4350 | 1100 | 4220 | 260 |
| Циклон УЦ-1200 | 3880—5200 | 1200 | 4570 | 291 |
| Циклоны УЦ-1300 | 4580—6100 | 1300 | 4930 | 352 |
| Циклон УЦ-1400 | 5240—7000 | 1400 | 5290 | 402 |
| Циклон УЦ-1500 | 6050—8050 | 1500 | 5720 | 448 |
| Циклон УЦ-1600 | 6900—9200 | 1600 | 6010 | 493 |
| Циклоны УЦ-1800 | 8700-11600 | 1800 | 6880 | 643 |
| Циклон УЦ-2000 | 10800-14400 | 2000 | 7450 | 747 |

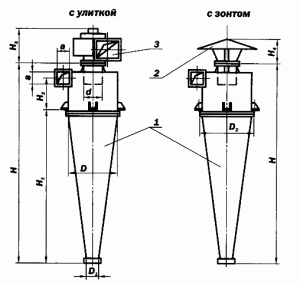

1 — циклон, 2 — зонт, 3 — улитка.
Производство осуществляется по ТУ 3742-006-45602104-2016 «Оборудование газоочистное и пылеулавливающее» завода-изготовителя. Пылеулавливающие аппараты имеют декларацию соответствия ТР ТС Таможенного союза «О безопасности машин и оборудования».
Постоянный контроль ОТК всех этапов производства, а так же опыт специалистов и сварщиков аттестованных НАКС, позволяют получить на выходе продукцию высокого качества. Такие циклоны будут эффективно и на протяжении долгих лет выполнять свои основные функции.
Доставка осуществляется транспортными компаниями в регионы Беларуси страны ЕАЭС (Казахстан, РФ, Армения, Киргизия). Стоимость транспортных расходов по умолчанию не включена в цену пылеулавливающего оборудования рассчитывается дополнительно, по запросу Заказчика.
Запросы на изготовление и поставку продукции принимаются по электронной почте [email protected] и по другим координатам на странице Контакты.
Обратите внимание! Изображение продукции на сайте носит ознакомительный характер и может отличаться по конструкции, цвету и другим параметрам.
